33.2. Scala delle distanze cosmiche#

In questa pagina viene ripercorso il calcolo delle distanze cosmiche, secondo quella che viene definita la scala delle distanze cosmiche: partendo dalle dimensioni e dalle distanze, di Terra, Luna e Sole, passando per le dimensioni e la forma delle orbite dei pianeti, continuando con la distanza delle stelle vicine e le dimensioni della nostra galassia, la Via Lattea, e finendo con la distanza della stelle remote e delle altre galassie.

L’aumento delle distanze misurate procede in un ordine cronologico, grazie alla costruzione di nuove conoscenze sulle conoscenze pregresse, al progresso tecnologico che fornisce strumenti migliori e alla scoperta e alla comprensione di nuovi fenomeni fisici utili nella misura di oggetti così remoti. Il racconto viene costruito seguendo l’ordine presentato nei consigliatissimi video di 3Blue1Brown con Terence Tao12, con l’aggiunta di dettagli degli ancora più consigliatissimi video di Alan Zamboni, aka CURIUSS, su Henrietta Swan Leavitt3 e Cecilia Payne-Gaposchkin4, gli osservatori e le donne di Harvard, Schwarzshild, e i due studiosi Hertzsprung-Russell del diagramma, e il materiale fornito dall’Università del Nebraska5.

Qualitativamente possono essere riconosciute diverse fasi:

  • antichità: Terra, Luna, Sole

  • età moderna: Copernico e Keplero: orbite dei pianeti;…

  • età contemporanea: Donne calcolatrici di Harvard;…; Hubble e red-shift (dimensioni ed espansione dell’universo)

Unità di misura in astronomia

A causa delle dimensioni molto diverse delle distanze misurate, vengono introdotte diverse unità di misura

Unità di misura

Definizione

in \(m\)

in \(au\)

in \(ly\)

chilometro, \(kg\)

\(10^3\)

…

…

unità astronomica, \(au\), \(UA\)

distanza media Terra-Sole

\(1.49 \cdot 10^{11}\)

\(1\)

…

anno luce, \(ly\), \(al\)

distanza percorsa nel vuoto da luce in 1 anno

…

\(6.33\cdot 10^{4}\)

…

parsec, \(pc\)

distanza corrispondente a \(1''\) di parallasse per il semiasse maggiore dell’orbita terestre

…

\(2.06\cdot 10^{5}\)

\(3.26\)

redshift

…

…

…

…
Scala delle distanze cosmiche, esempi e ordini di grandezza

Alcune dimensioni todo aggiungere incertezza

Grandezza fisica

Misura

Incremento

Raggio Luna

\(1737 \, km\)

Raggio Terra

\(6378 \, km\)

\(3.7\)

Distanza Terra-Luna

\(3.84 \cdot 10^{5} \, km\)

\(60.2\)

Raggio Sole

\(6.96 \cdot 10^{5} \, km\)

\(1.8\)

Distanza Terra-Sole

\(1.49 \cdot 10^{8} \, km\)

\(214.1\)

Dimensioni sistema solare (asse maggiore Nettuno)

\(9.08 \cdot 10^{9} \, km\)

\(60.9\)

Distanza Sole-Proxima Centauri (stella pi vicina)

\(4.3 \, ly \)

\(4.5 \cdot 10^6\)

Dimensioni Via Lattea, la nostra galassia

\(5.3 \cdot 10^4 \, ly\)

\(1.2 \cdot 10^4\)

Distanza Via Lattea Andromeda, galassia più vicina

\(2.5 \cdot 10^6 \, ly\)

\(47.2\)

Galassie più lontane6

\(\sim 30 \cdot 10^9 \, ly\)

\(1.2 \cdot 10^4\)

33.2.1. Dimensioni Terra#

Metodo: ombra di un bastone normale

\[R_E = 6.37 \cdot 10^{3} \, km \]

33.2.2. Distanza Terra-Luna e dimensioni Luna#

Metodo: eclisse lunare per la distanza; sorgere della Luna per le dimensioni

\[\begin{split}\begin{aligned} R_{EM} & = \dots \\ R_{M} & = \dots \\ \end{aligned}\end{split}\]

33.2.3. Dimensioni Sole e Distanza Sole-Terra#

La coincidenza che si può osservare durante le eclissi solari permette di stimare il rapporto tra le dimensioni del Sole e la distanza Terra-SOle

\[\frac{R_{S}}{R_{ES}} \sim \frac{R_{M}}{R_{EM}} \ .\]

Per calcolare i valori assoluti, serve poter detemrminare una delle due grandezze fisiche, come ad esempmio la distanza Terra-Sole:

  • gli antichi greci stimarono la distanza Terra-Sole usando le fasi lunari: il metodo usava la misura dell’angolo in cui si osservava la mezza luna (che non corrisponde con la quadratura). Il metodo utilizzato dagli antichi incontrava i limiti tecnologici disponibili all’epoca, a cominciare dall’assenza di strumenti affidabili per misurare il tempo, soprattutto durante la notte; poichè la misura si fonda sulla misura di un angolo «piccolo», un piccolo errore ha ripercussioni enormi sulla stima della distanza: così, i greci stimarono una distanza Terra-Sole circa 20 volte il valore attualmente accettato, todo discutere limiti tecnologici, sensibilità di errori di misura, metodi per ridurre incertezza con misure ripetute…; collegamento a strumenti per la misura del tempo

  • …bisogna aspettare il XVII e il XVIII secolo per la proposta di J.Gregory e E.Halley (1656-1742) e la realizzazione della misura che sfruttasse la parallasse solare durante il passaggio di Venere davanti al Sole avvenuto nel 1761 e nel 1769, dati riassunti da J.Lalande nel 1771 nella misura di 8.6» di parallasse solare, equivalente a circa 24000 raggi terrestri, circa il 2.5% maggiore della misura comunemente accettata oggi (di cosa? raggio medio? semiasse maggiore?…).

Example 33.1 (E.Halley, I.Newton e la gravitazione universale)

Halley prevede la periodicità della comparsa della cometa, alla quale fu dato il suo nome, applicando le leggi della dinamica e la legge di gravitazione universale di Newton.

  • 1986: ultima apparizione

  • …

  • 1222: ispirazione per le conquiste di G.Khan a occidente

  • 1066: segno premonitore per la battaglia di Hastings

33.2.4. Orbite pianeti#

Osservazioni astronomiche di:

  • N.Copernicus (1473-1573): modello eliocentrico e periodo di rivoluzione dei pianeti attorno al Sole; dati risalenti alle osservazioni astronomiche dell’età antica

  • T.Brahe (1546-1601)

Pianeta

Periodo7

Mercurio

\(88\) giorni

Venere

\(225\) giorni

Terra

\(1.0\) anno

Marte

\(1.9\) anni

Giove

\(12.0\) anni

Saturno

\(30.0\) anni

J.Kepler (1571-1630) fu in grado di definire la forma delle orbite e le dimensioni relative delle orbite pianeti del sistema solare. I risultati sono riassunti nelle tre leggi di Keplero.

Proposition 33.1 (Prima legge di Keplero)

Le orbite dei pianeti del sistema solare sono ellissi8, e il Sole si trova in uno dei due fuochi.

Proposition 33.2 (Seconda legge di Keplero)

I pianeti percorrono le orbite con una velocità areolare (con vertice il Sole) costante.

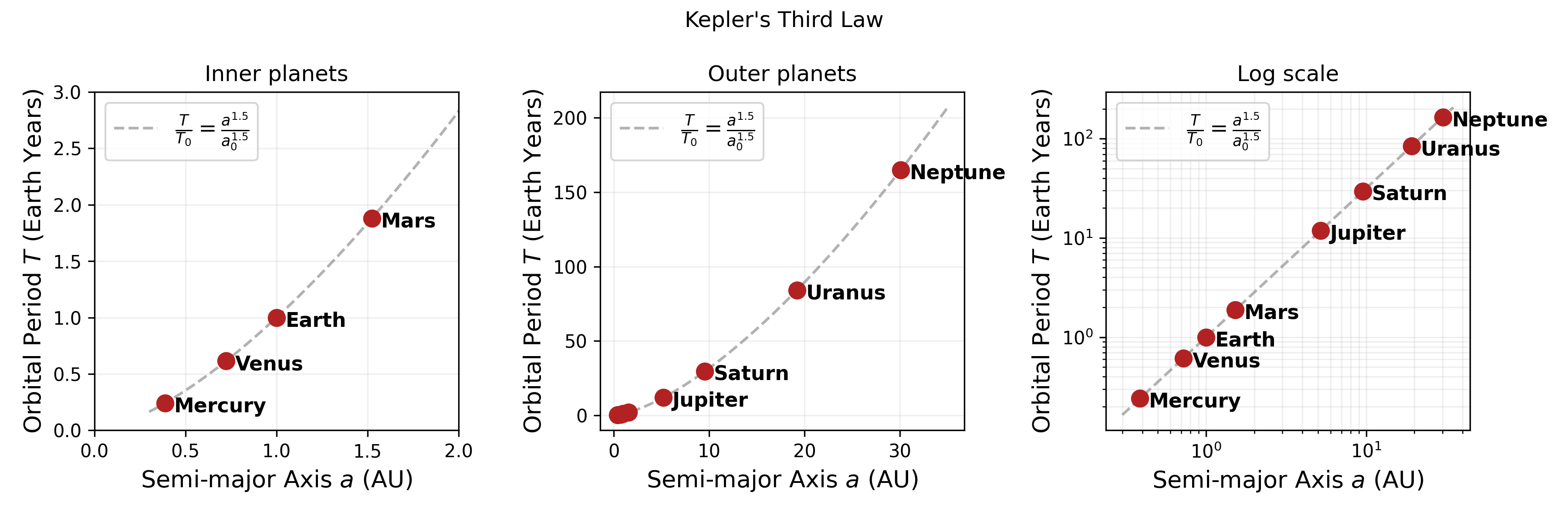

Proposition 33.3 (Terza legge di Keplero)

Il periodo di rivoluzione dei pianeti è proporzionale alla potenza \(\frac{3}{2}\) del semiasse maggire \(a\) della traiettoria, \(T \sim a^{\frac{3}{2}}\).

La dimostrazione delle leggi di Keplero con le equazioni della dinamica e della legge di gravitazione universale di Newton, nell’ambito del sistema dei due corpi, fu uno dei primi successi e verifiche della probabile9 bontà della teoria di Newton della dinamica. Vedi anche moti centrali.

todo aggiungere lo script sul metodo usato da J.Kepler per la formulazione delle sue leggi a partire dalle misure

Per stabilire le dimensioni assolute delle orbite nel sistema solare era necessario conoscere almeno una dimensione assoluta: la misura della distanza tra Terra e Sole, definita come unità astronomica, \(\text{UA}\), fu ottenuta per la prima volta grazie alle misure del 1761 e del 1769 del transito di Venere davanti al Sole.

33.2.5. Distanza Sole, Terra, Venere#

La parallasse solare è usata per stimare la distanza Terra, Venere, Sole osservando il passaggio di Venere tra Terra e Sole da diverse località10. todo Usare i dati disponibili sul sito NASA, NASA, Eclipse Web Site

Sia \(D\) la latitudine di due località differenti, la proiezione delle due immagini di Venere sul Sole hanno distanza \(R_S \left( \cos \varphi_1 - \cos \varphi_2 \right)\). I due angoli \(\varphi_1\), \(\varphi_2 = \varphi_1 + \Delta \varphi\) non erano distinguibili dall’osservazione diretta, ma vengono stimati dal tempo di transito delle due immagini di Venere sul Sole,

\[\frac{\Delta t_2}{\Delta t_1} = \frac{\sin \varphi_2}{\sin \varphi_1}\]
\[\sin \varphi_2 = \sin ( \varphi_1 + \Delta \varphi ) \sim \sin \varphi_1 + \Delta \varphi \, \cos \varphi_1 = \sin \varphi_1 \left[ 1 + \frac{\cos \varphi_1}{\sin \varphi_1} \Delta \varphi \right] \]
\[\Delta \varphi = \left( \frac{\Delta t_2}{\Delta t_1} - 1 \right) \frac{\sin \varphi_1}{\cos \varphi_1}\]

Dalla similitudine dei triangoli per angoli piccoli della parallasse,

\[\dfrac{D}{R_{ES} - R_{VS}} = \dfrac{R_S(\cos \varphi_1 - \cos \varphi_2)}{R_{VS}} \sim \dfrac{R_S(\cos \varphi_1 - \cos \varphi_1 + \Delta \varphi \sin \varphi_1)}{R_{VS}} = \dfrac{R_S}{R_{VS}} \sin \varphi_1 \Delta \varphi\]

e scrivendo la lunghezza del tratto di traiettoria di Venere con due espressioni (usando l’angolo \(\theta\) - noto - visto dalla Terra, coincidente con l’angolo di vista del Sole, poiché si considera il passaggio di Venere attraverso quell’angolo di vista; usando l’angolo rispetto al Sole \(\psi\), e assumendo una traiettoria circolare qui per semplicità, con \(\frac{\psi}{2 \pi} = \frac{\Delta t}{T}\)),

\[R_{VS} \psi = (R_{ES} - R_{VS}) \theta \quad \rightarrow \quad \frac{R_{ES}}{R_{VS}} = \frac{\psi}{\theta} - 1 \ ,\]

e usando il rapporto \(r = \frac{R_S}{R_{ES}}\) noto grazie all’eclissi solare si possono ricavare

\[D = r R_{ES} \frac{\psi}{\theta} \sin \varphi_1 \Delta \varphi \quad \rightarrow \quad R_{ES} = D \frac{\theta}{r \psi} \frac{1}{\sin \varphi_1 \, \Delta \varphi} \ , \]

e dalla stima della distanza Terra-Sole \(R_{ES}\) si può risalire alla stima delle altre grandezze \(R_{S}\), \(R_{VS}\).

33.2.6. Stelle vicine#

Metodo: parallasse usando l’orbita della Terra «attorno al Sole»

33.2.7. Stelle lontane#

Per le stelle lontane, il metodo di parallasse con il moto di rivoluzione della Terra non è sufficiente a fornire una misura (o come nel caso degli antichi della misura della distanza Terra-Sole, la misura è paragonabile all’errore di misura). La parallasse stellare consente di misurare circa il centesimo di arcsec, \(\dots \, \text{arcsec}\) o \(\frac{1}{\dots} \, \text{parsec}\)111213, con la conversione tra parsec e anno luce \(1 \, \text{parsec} = 3.26 \text{a.l.}\)

Oggi sappaimo che la Grande Nube di Magellano è di circa \(48 \, \text{kpc}\) o \(160.000 \, \text{al}\), todo Ma quali erano i limiti tecnologici nel 1912, all’epoca degli studi di H. Swan Leavitt?

H.Swan Leavitt: «C’è una notevole correlazione tra la luminosità apparente e il periodo di oscillazione delle stelle variabili». Le variabili più luminose sono quelle con il periodo più lungo. Si assume che le stelle appartenenti alla nube di Magellano siano alla stessa di distanza, e quindi la loro luminosità apparente sia legata alla loro luminosità assoluta dalla stessa costante geometrica.

  • H.Hertzsprung (1913) parallasse con il moto del Sole nella Galassia?

  • H.Shapley (1918) confronto con stelle cefeide con distanza nota per parallasse?

Le misure sulla superficie terrestre dell’intensità della radiazione proveniente dalle stelle consente solo di misurarne la luminosità apparente, o il flusso, senza poter determinare indipendentemente la luminosità assoluta - o reale - e la distanza della sorgente luminosa dall’apparato di misura - la distanza della stella dalla Terra.

Solo l’osservazione delle stelle variabili nella nube di Magellano, a una distanza di circa $$ permise di determinare un’informazione aggiuntiva per misurare indipendentemente luminosità assoluta e distanza. La nube di Magellano è ricca di stelle variabili.

Luminosità apparente

L’intensità della luce emessa registrato da un osservatore a distanza \(r\) dal corpo varia in maniera inversamente proporzionale al quadrato della distanza

\[I \propto \frac{1}{r^2} \ ,\]

poiché il flusso attraverso diverse superfici è costante, e la superficie delle superfici varia con il quadrato della distanza,

\[\overline{\Phi} = I(r) S(r) \propto I(r) r^2 \ .\]

Sulla Terra è possibile misurare direttamente solo l’intensità della radiazione ricevuta, senza poter conoscere indipendentemente luminosità assoluta (intensità emessa) e distanza. Senza altre informazioni misura di un flusso \(\overline{\Phi}\) potrebbe venire dalle due stelle seguenti

\[\begin{split}\begin{aligned} & \Phi_0, \, r_0 && \\ & \Phi_1 = 4 \Phi_0 , \, r_1 = 2 r_0 && I_1 \propto \frac{\Phi_1}{r_1^2} = \frac{4 \Phi_0}{(2 r_0)^2} = \frac{\Phi_0}{r_0^2} \propto I_0 \end{aligned}\end{split}\]
Cefeidi e stelle variabili

33.2.8. La Via Lattea#

33.2.9. Stelle remote e altre galassie#
